1.一般規格:
步距角 |
1.8° |
步距角精度 |
±0.09°(空載、整步) |
溫升 |
MAX 85K |
使用環境 |
溫度:-10~+50℃;濕度:85%?MAX |
絕緣等級 |
B |
絕緣電阻 |
MIN 100?MΩ,500?V?DC |
耐電壓 |
500?VAC,1?min |
徑向跳動 |
0.025?mm?MAX (負載5N) |
軸向跳動 |
0.075?mm?MAX (負載10N) |
徑向最大負載 |
75N(距離法蘭面10mm處) |
軸向最大負載 |
電機自重 |
2.技術規格

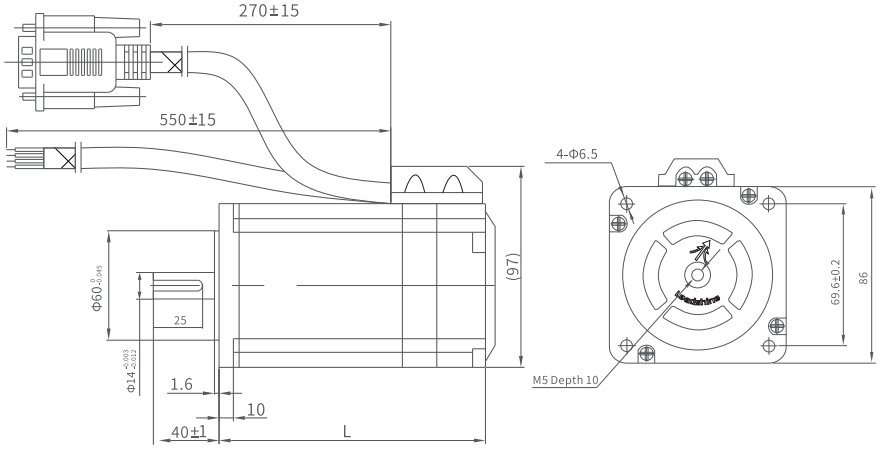

機身長 mm |
型號 |
靜力矩 |
額定電流 |
電阻/相 |
電感/相 |
轉子慣量 |
重量 |
N.m |
A |
Ω |
mH |
g.cm2 |
Kg |
||
95 |
86CME35(*) |
3.5 |
4 |
0.42 |
2.67 |
1000 |
2.19 |
109 |
86CME45(**) |
4.5 |
6 |
0.43 |
2.95 |
1400 |
2.69 |
126 |
86CME80(*) |
8.0 |
6 |
0.63 |
4.0 |
2500 |
3.34 |
147 |
86CME85 (**) |
8.5 |
6 |
0.53 |
4.25 |
2700 |
4.19 |
158 |
86CME120(*) |
12.0 |
6 |
0.75 |
5.30 |
2940 |
4.59 |
