CL3-EC503
  • CL3-EC503

CL3-EC503

  • 支持COE(CiA402協議)
  • 支持CSP、PP、PV、HM等控制模式
  • 兼容市面上主流EtherCAT主站
  • 閉環控制,高速運行不丟步
  • LED顯示地址、報警、速度等功能
  • 點擊收藏 (人氣251)

產品分類Product

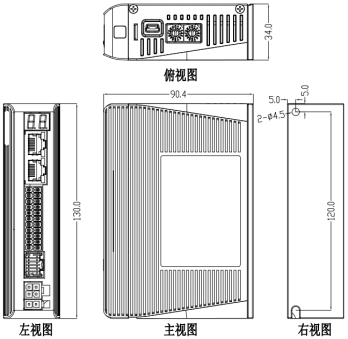

產品詳情

1.電氣指標

參數

CL3-EC503

最小值

典型值

最大值

單位

輸出電流(峰值)

0.5

--

3.0

A

電源電壓(交流)

20

24/36

50

V

IO輸入電流

3

--

7

mA

IO輸入電壓

12

24

24

V

出廠默認電流

2.5

A


2.接口定義

2.1 端子定義

端子號

描述

CN1

電源端子

CN2

電機動力線端子

CN3

編碼器信號反饋端子

CN4

控制信號端子

CN5

EtherCAT總線接口端子

CN6

Micro USB調試端口

MSD

旋碼開關,節點設置地址高位

LSD

旋碼開關,節點設置地址低位

兩位7段數碼管

顯示報警內容和地址

2.2 電源端子

端子號

圖示

管腳號

信號

名稱

CN1

2

VDC

電源正輸入端

1

GND

電源地



注:線徑≥0.3mm2? (AWG15-22) 。建議電源經過噪聲濾波器供電,提供抗干擾性。

3.2.3 電機繞組端子

端子號

圖示

管腳號

信號

名稱

CN2

4

A+

電機線組A相正端

3

B+

電機線組B相正端

2

A-

電機線組A相負端

1

B-

電機線組B相負端

3.2.4 編碼器反饋信號端子

端子號

圖示

管腳號

信號

名稱

CN3

1

EA+

編碼器A通道正輸入

2

EA-

編碼器A通道負輸入

3

EB+

編碼器B通道正輸入

4

EB-

編碼器B通道負輸入

5

EZ+

編碼器Z通道正輸入

6

EZ-

編碼器Z通道負輸入

7

Vcc

編碼器5v電源

8

GND

編碼器5v電源地

9

NC

10

NC

11

NC

12

PE

屏蔽地

注:如果需要使用Z相回零,則需要選用支持Z信號的電機和編碼器線纜。

3.2.5 控制信號端子

端子號

圖示

管腳號

信號

輸入/輸出

名稱

CN4

1

I1+

輸入

差分輸入信號IN1,12~24V有效,最大輸入頻率500KHz,信號定義可配置,默認為探針輸入信號1

2

I1-

輸入

3

I2+

輸入

差分輸入信號IN2,12~24V有效,最大輸入頻率500KHz,信號定義可配置,默認為探針輸入信號2

4

I2-

輸入

5

I3

輸入

單端輸入信號IN3~IN71224V有效,最大輸入頻率10KHz,信號定義可配置;

I3默認為原點;I4默認為正限位;I5默認為負限位;I6I7默認為通用輸入COMI為單端輸入信號公共端,共陽或共陰;

6

I6

輸入

7

I4

輸入

8

I7

輸入

9

I5

輸入

10

COMI

輸入

11

O1+

輸出

差分輸出信號OUT1,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認報警輸出

12

O1-

輸出

13

O2+

輸出

差分輸出信號OUT2,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認到位信號

14

O2-

輸出

15

O3

輸出

單端輸出信號,共陰接法,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認通用輸出

16

O6

輸出

單端輸出信號,共陰接法,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認通用輸出

17

O4

輸出

單端輸出信號,共陰接法,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認通用輸出

18

24VB

輸出

配合抱閘專用輸出口使用,詳見4.2.4抱閘輸出接線

19

O5

輸出

單端輸出信號,共陰接法,輸出最大電流100mA,最大耐壓30Vdc。輸出功能可配置,默認通用輸出

20

BR+

輸出

抱閘專用輸出正端,最大500mA,直接驅動抱閘器。上位機顯示端口為SO7,功能固定為抱閘功能,極性不可修改

21

COMO

輸出

輸出共陰極公共端

22

BR-

輸出

抱閘專用輸出負端,最大500mA,直接驅動抱閘器。上位機顯示端口為SO7,功能固定為抱閘功能,極性不可修改

注:線徑≥0.12mm2? (AWG24-26) 。建議采用雙絞屏蔽電纜,電纜長度盡可能短,建議不超過3米。盡量遠離動力線布線,防止干擾串入。請給相關線路中的感性原件(如線圈)安裝浪涌吸收元件;直流線圈反向并聯續流二極管,交流線圈并聯阻容吸收回路。


輸出信號接線如下圖所示:

1)外部電源由用戶提供,但是必需注意,如果電源的極性接反,會使閉環步進驅動器損壞。

2)輸出為集電極開路形式,最大電流?100mA,外部電源最大電壓?30VDC。因此,開關量輸出信號的負載必須滿足這個限定要求。如果超過限定要求或輸出直接與電源連接,會使閉環步進驅動器損壞。


3)此款驅動器有專用的抱閘輸出口,集成續流二極管,驅動電流高達500mA,可以不用繼電器直接驅動抱閘器;


圖?3-3?專用抱閘輸出接口

3.2.6EtherCAT總線接口端子

端子號

圖示

管腳號

信號

名稱

CN5

說明: RJ452

1,9

E_TX+

EtherCAT數據發送正端

210

E_TX-

EtherCAT數據發送負端

3,11

E_RX+

EtherCAT數據接收正端

412

/

/

513

/

/

6,14

E_RX-

EtherCAT數據接收負端

7,15

/

/

8,16

/

/

連接器外殼

PE

屏蔽接地

備注

?LED1“Link/Activity IN”狀態燈,綠色

?LED3“Link/Activity OUT”狀態燈,綠色

?LED2“RUN”狀態燈,綠色

?LED4“ERR”狀態燈,紅色

注:EtherCAT總線節點間的線纜長度建議不超過 100 米,推薦使用帶雙層屏蔽的超五類百兆以太網線纜或者更好線纜。

以上定義為驅動器側接口定義。


表3-1?RJ45網口燈定義說明

名稱

顏色

狀態

描述

RUN

綠色

關

初始化狀態

閃爍

預操作狀態

單閃

安全操作狀態

操作狀態

ERR

紅色

關

無錯誤

慢閃爍

通信設置錯誤

單閃

同步錯誤或通信數據錯誤

雙閃

請求看門狗超時

快閃爍

引導錯誤

內部總線看門狗超時

L/A IN

綠色

關

物理層鏈路無建立

物理層鏈路建立

閃爍

鏈路建立后交互數據

L/A OUT

綠色

關

物理層鏈路無建立

物理層鏈路建立

閃爍

鏈路建立后交互數據

3.2.7EtherCAT站點地址

圖 3-4 節點地址選擇旋鈕

CL3-EC507支持三種方法設置從站地址:旋碼開關設定站點地址、對象字典2150設定站點別名和ESC設定站點別名,并通過對象字典2151來選擇。

注意:旋撥設定地址重啟后生效。主站設定地址保存重啟后生效。

2151h

2150

MSD

LSD

站點地址

0

顯示

0~F

0~F

兩位旋轉開關組合設定0~255為節點地址值

1

設置值

-

-

對象字典2150設置值為節點地址值

2

-

0

0

主站配置站點別名到ESCEEPROM 0x0004字地址

CL3-EC507系列的對象字典2151出廠默認值為0,此時采用MSD作高位和LSD作低位的2個16位旋轉撥碼組合設定值作為節點地址,節點地址范圍為0~255,設定后需重新上電才能生效。例如,當MSD=1,LSD=4時,設置站點地址值為20 (MSD*16+LSD=20)
