■? 電氣指標
說明 |
CL1-728 |
|||
最小值 |
典型值 |
最大值 |
單位 |
|
輸出電流(峰值) |
1 |
- |
8 |
A |
輸入電源電壓 |
+24 |
48/60 |
+72 |
VDC |
控制信號輸入電流 |
7 |
10 |
20 |
mA |
步進脈沖頻率 |
0 |
- |
500 |
kHz |
絕緣電阻 |
100 |
- |
- |
MΩ |
報警輸出邏輯電流 |
- |
- |
100 |
mA |
報警輸出電壓 |
- |
- |
24 |
VDC |
■? 接口描述
●? 控制信號
名稱 |
CL1-728 |
PUL+ |
脈沖控制信號:脈沖上升沿有效,信號通過一位滑動開關選擇5V DC?或者24V DC。 |
PUL- |
|
DIR+ |
方向信號:通過一位滑動開關選擇5V DC或者24V DC。 |
DIR- |
|
ENA |
使能信號 |
RST |
報警清除 |
COM+ |
輸入信號共陽極 |
ALM |
報警信號 |
PEND/Z-OUT |
到位信號或者Z信號,可通過SW11選擇。 |
BRK |
抱閘控制 |
COM- |
輸出信號共陰極 |
●? 功率接口
名稱 |
功能 |
A+ |
A相繞組+ |
A- |
A相繞組- |
B+ |
B相繞組+ |
B- |
B相繞組- |
+VDC |
輸入直流電源 |
GND |
輸入電源地 |
NC |
空端子 |
■? 撥碼設定
CL1-728?驅動器采用?12?位撥碼開關設定細分精度和電機旋轉方向等功能,詳細描述如下:
●? 細分設定
步數/圈 |
SW1 |
SW2 |
SW3 |
SW4 |
Default(可上位機設定) |
on |
on |
on |
on |
800 |
off |
on |
on |
on |
1600 |
on |
off |
on |
on |
3200 |
off |
off |
on |
on |
6400 |
on |
on |
off |
on |
12800 |
off |
on |
off |
on |
25600 |
on |
off |
off |
on |
51200 |
off |
off |
off |
on |
1000 |
on |
on |
on |
off |
2000 |
off |
on |
on |
off |
4000 |
on |
off |
on |
off |
5000 |
off |
off |
on |
off |
8000 |
on |
on |
off |
off |
10000 |
off |
on |
off |
off |
20000 |
on |
off |
off |
off |
40000 |
off |
off |
off |
off |

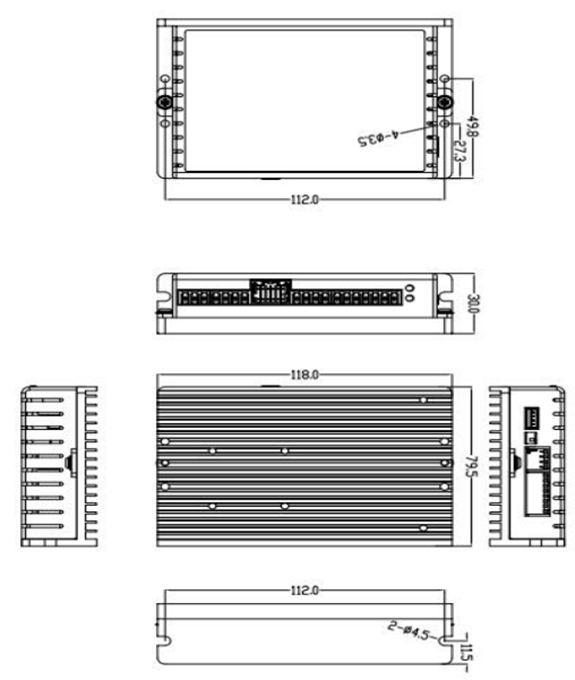

■? 使用環境及參數
冷卻方式 |
自然冷卻或強制風冷 |
|
使用環境 |
場合 |
不能放在其它發熱的設備旁,要避免粉塵、油霧、腐蝕性氣體、濕度大及強振動場所,禁止有可燃?xì)怏w和導電灰塵。 |
溫度 |
0~50℃ |
|
濕度 |
40~90%RH |
|
振動 |
10~55Hz/0.15mm |
|
保存溫度 |
-20℃~65℃ |
|
重量 |
247克 |
